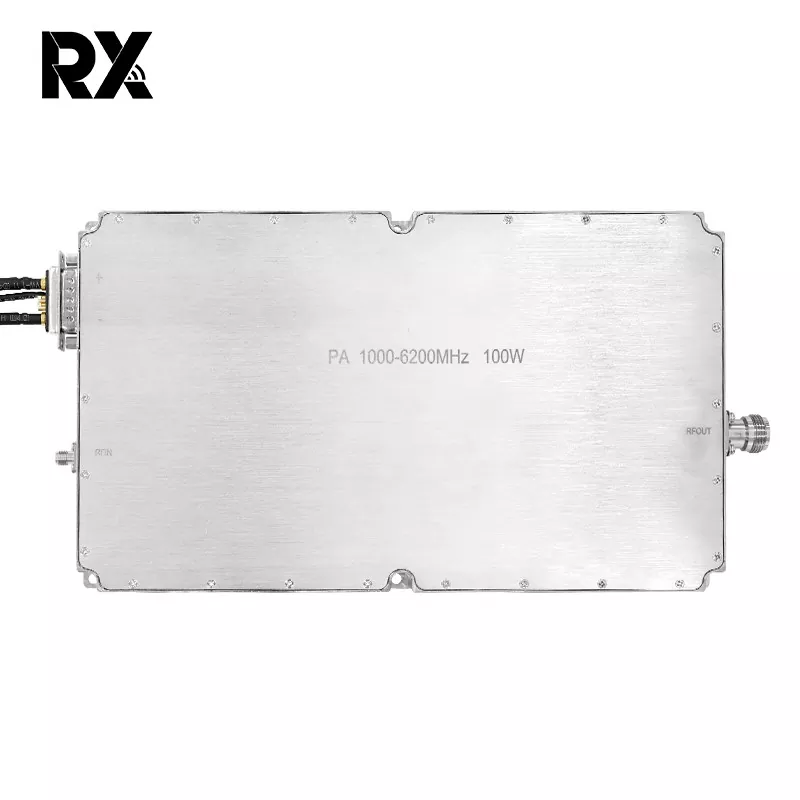

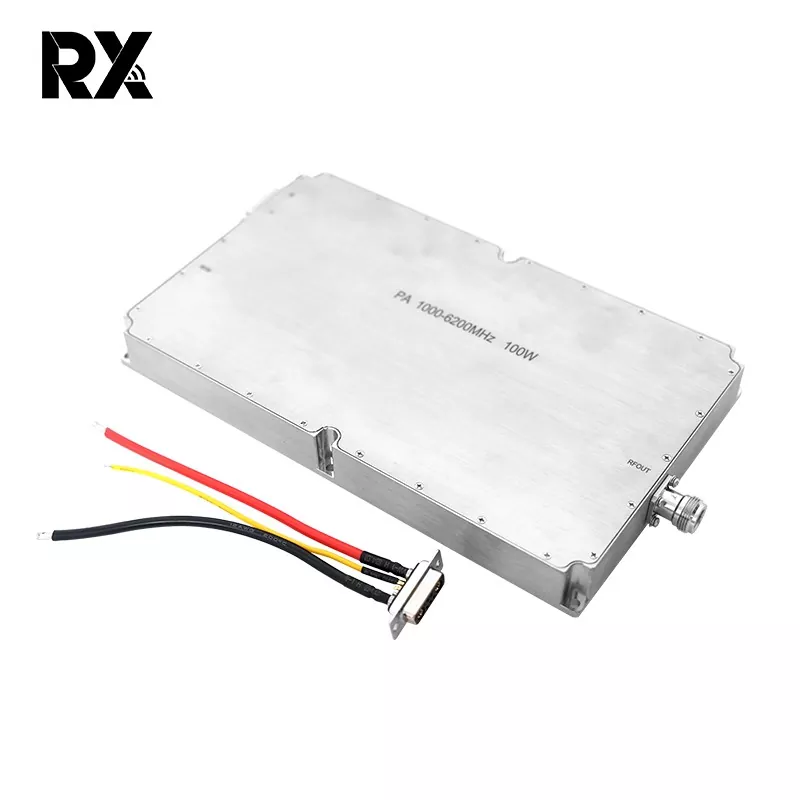

1000-6000MHz 100W బ్రాడ్‌బ్యాండ్ RF పవర్ యాంప్లిఫైయర్ మాడ్యూల్

ఈ 1000-6000MHz 100W బ్రాడ్‌బ్యాండ్ RF పవర్ యాంప్లిఫైయర్ మాడ్యూల్ అనేది 1000MHz నుండి 6000MHz వరకు విస్తృత పౌనఃపున్యం పరిధిలో పనిచేసే అధిక-పనితీరు గల 100W వైడ్‌బ్యాండ్ పవర్ యాంప్లిఫైయర్ మాడ్యూల్. అధునాతన మైక్రోవేవ్ సర్క్యూట్రీ మరియు అధిక-నాణ్యత సెమీకండక్టర్ భాగాలతో రూపొందించబడింది, ఇది అసాధారణమైన శక్తి, బ్యాండ్‌విడ్త్ మరియు స్థిరత్వాన్ని డిమాండ్ చేసే ప్రొఫెషనల్ అప్లికేషన్‌ల కోసం రూపొందించబడింది. ఇది ఆధునిక కమ్యూనికేషన్ ఇన్‌ఫ్రాస్ట్రక్చర్, రాడార్ డిటెక్షన్ సిస్టమ్‌లు మరియు డ్రోన్ డిఫెన్స్ (FPV కౌంటర్‌మెజర్స్) వంటి క్లిష్టమైన రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది, ఇది సిగ్నల్ కవరేజీని మెరుగుపరచడానికి, సిస్టమ్ పరిధిని విస్తరించడానికి మరియు యాంటీ-జామింగ్ సామర్థ్యాలను మెరుగుపరచడానికి ఒక ప్రధాన అంశంగా పనిచేస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

నం.	వివరణ	చిహ్నం	కనిష్ట	టైప్ చేయండి		గరిష్టంగా	యూనిట్	వ్యాఖ్య
1.	ఆపరేటింగ్ ఫ్రీక్వెన్సీ	BW	1000			6200	MHz
2.	ఇన్పుట్ పవర్	పిన్ చేయండి		2			dBm
3.	అవుట్‌పుట్ పవర్ CW	Psat	50.5	51		52.5	dBm	నిరంతర అల
4.	శక్తి లాభం	Gp	48.5	49		50.5	dBm	@ పిన్=2 dBm
5.	పవర్ గెయిన్ ఫ్లాట్‌నెస్	△Gp		± 1.5			dB	@ పిన్=2 dBm
6.	ఇన్‌పుట్ రిటర్న్ నష్టం	S11		-15			dB
7.	ఆపరేటింగ్ వోల్టేజ్	Vdc	28	28		32	V
8.	ప్రస్తుత వినియోగం	A		17		21.5	A	@ పౌట్=110~180W
9.	RF కనెక్టర్ ఇన్‌పుట్		SMA, స్త్రీ

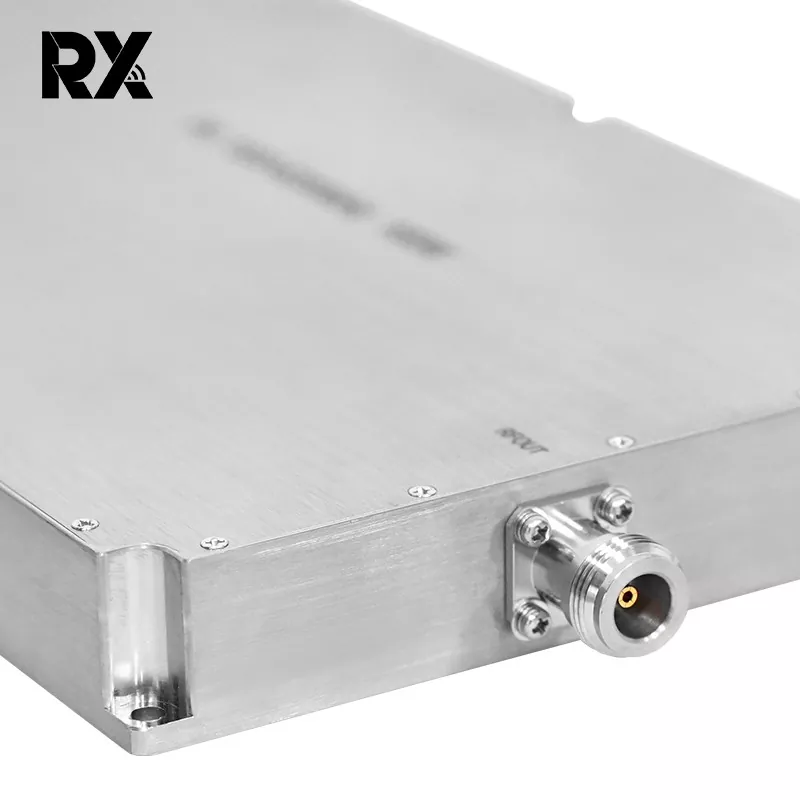

10.	RF కనెక్టర్ అవుట్‌పుట్		N, స్త్రీ
11.	బరువు			1.9		2	కేజీ
12.	పొడవు * వెడల్పు * ఎత్తు		25015025			మి.మీ
13.	గరిష్ట ఇన్‌పుట్ పవర్	పిన్‌మాక్స్	≤10			dBm
14.	ఇంటర్ఫేస్ నిర్వచనం (7W2 స్త్రీ)	VDD	A1		28Vdc
		GND	A2		గ్రౌండ్
		ఓవర్ కరెంట్ రక్షణ	2		సాధారణ ఆపరేషన్: 0V ఓవర్ కరెంట్ రక్షణ:+5V			ఓవర్ కరెంట్ రక్షణ@25A
		అధిక ఉష్ణోగ్రత రక్షణ	2		సాధారణ ఆపరేషన్: 0V అధిక-ఉష్ణోగ్రత రక్షణ:+5V			అధిక ఉష్ణోగ్రత
		ప్రారంభించు	3		5V~Vdd:ON 0V: ఆఫ్			రక్షణ@100℃
		GND	4		గ్రౌండ్
		రాష్ట్రం	5		సాధారణ ఆపరేషన్: 0V రాష్ట్ర రక్షణ:+5V
	మొత్తం పరిమాణం	గమనిక: 1, మొత్తం కొలతలు సూచన కోసం మాత్రమే; 2, కస్టమర్ అవసరాలకు అనుగుణంగా పరిమాణాన్ని తగిన విధంగా పెంచవచ్చు లేదా తగ్గించవచ్చు; 3, కస్టమర్‌ల వాస్తవ అవసరాలకు అనుగుణంగా ఇన్‌పుట్ ఇంటర్‌ఫేస్, అవుట్‌పుట్ ఇంటర్‌ఫేస్ మరియు పవర్ సప్లై ఇంటర్‌ఫేస్ స్థానాలను మార్చవచ్చు;

నిజమైన వైడ్‌బ్యాండ్ పరిష్కారంగా, 1000-6000MHz 100W బ్రాడ్‌బ్యాండ్ RF పవర్ యాంప్లిఫైయర్ మాడ్యూల్ యొక్క ప్రధాన విలువ దాని అత్యుత్తమ ఫ్రీక్వెన్సీ అడాప్టబిలిటీ మరియు బలమైన పవర్ అవుట్‌పుట్ సామర్థ్యంలో ఉంటుంది. ఒకే స్థిర పౌనఃపున్యం కోసం ఆప్టిమైజ్ కాకుండా, ఇది మొత్తం పేర్కొన్న బ్యాండ్‌విడ్త్‌లో స్థిరమైన మరియు నమ్మదగిన యాంప్లిఫికేషన్ పనితీరును అందిస్తుంది. ఇది బహుళ-బ్యాండ్ సిస్టమ్‌లు, ఫ్రీక్వెన్సీ-హోపింగ్ అప్లికేషన్‌లు మరియు R&D టెస్టింగ్ దృశ్యాలకు ఇది ఆదర్శవంతమైన ఎంపికగా చేస్తుంది. మేము సౌకర్యవంతమైన సాంకేతిక అనుసరణను అందిస్తూ నిర్దిష్ట కస్టమర్ అవసరాలకు అనుగుణంగా ఫ్రీక్వెన్సీ బ్యాండ్ అనుకూలీకరణకు కూడా మద్దతు ఇస్తున్నాము.

సారాంశంలో, ఈ 100W వైడ్‌బ్యాండ్ పవర్ యాంప్లిఫైయర్ మాడ్యూల్ దాని నాలుగు ముఖ్య లక్షణాలతో ప్రత్యేకంగా నిలుస్తుంది-విస్తృత బ్యాండ్‌విడ్త్, అధిక శక్తి, అధిక విశ్వసనీయత మరియు అనుకూలీకరణ-సంక్లిష్ట మరియు వృత్తిపరమైన RF అప్లికేషన్‌ల కోసం శక్తివంతమైన, సౌకర్యవంతమైన మరియు స్థిరమైన కోర్ పవర్ యాంప్లిఫికేషన్ సొల్యూషన్‌ను అందిస్తుంది.
