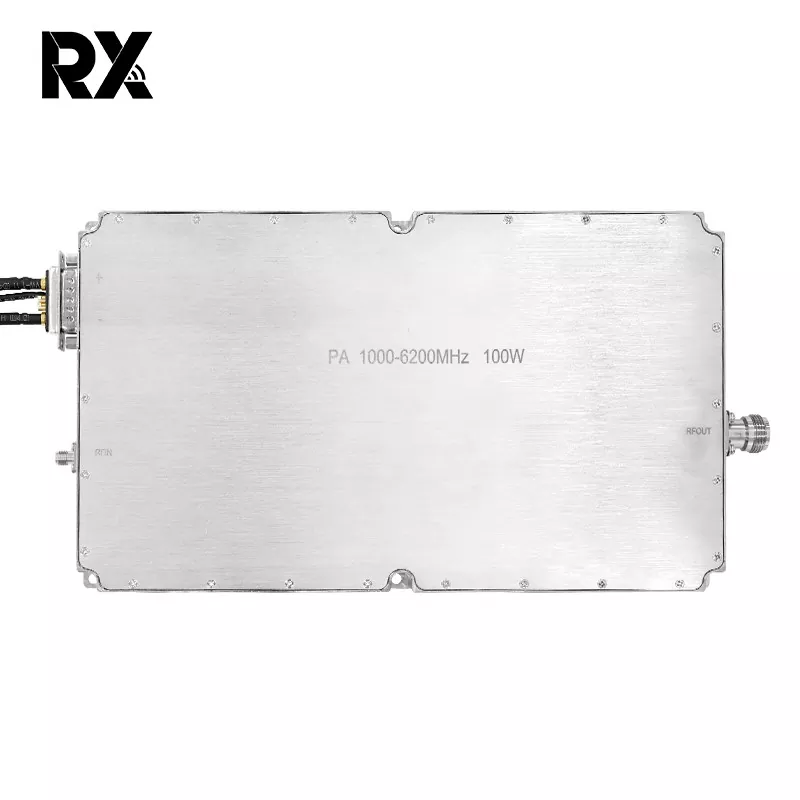

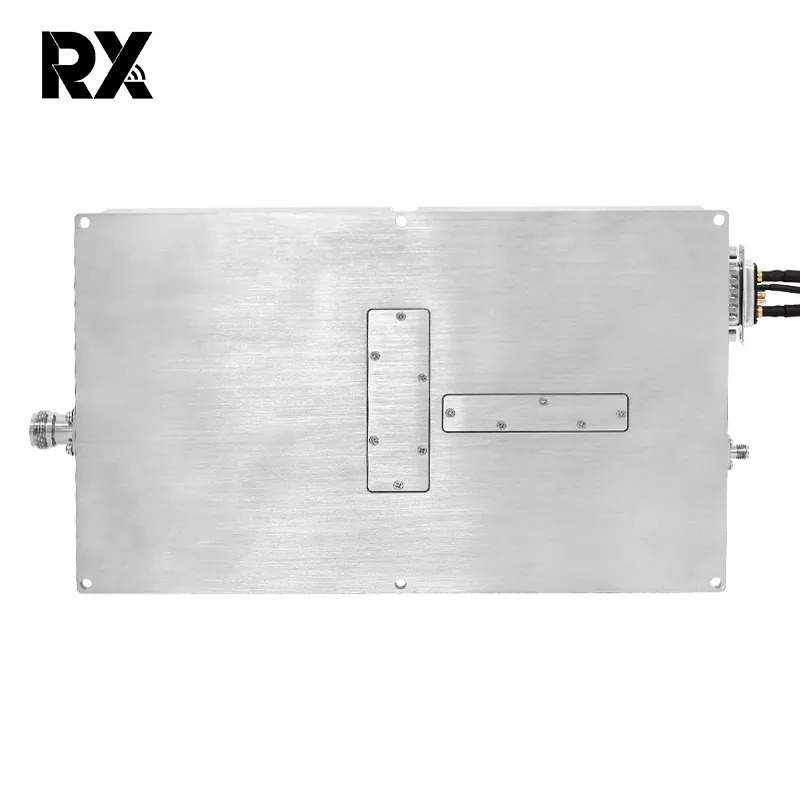

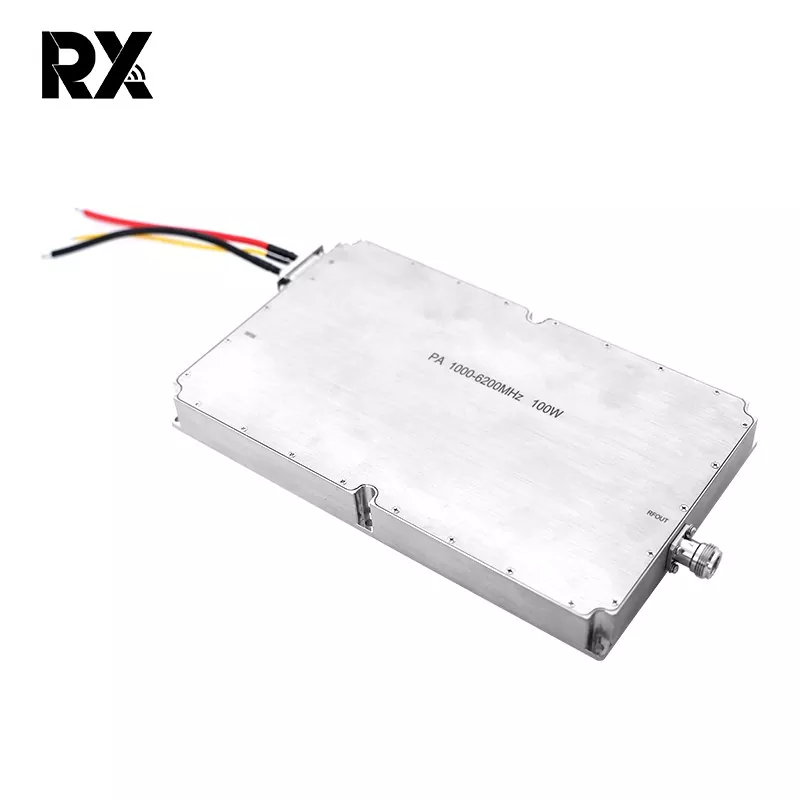

అల్ట్రా-వైడ్‌బ్యాండ్ 1000-6000MHz హై-పవర్ 100W పవర్ యాంప్లిఫైయర్

అల్ట్రా-వైడ్‌బ్యాండ్ 1000-6000MHz హై-పవర్ 100W పవర్ యాంప్లిఫైయర్ ఒక RF మాడ్యూల్. ఒకే మాడ్యూల్ 1–6 GHzని కవర్ చేయగలదు, సంప్రదాయ బహుళ-బ్యాండ్ స్విచింగ్ సర్క్యూట్‌ల అవసరాన్ని తొలగిస్తుంది, సిస్టమ్ పరిమాణం మరియు సంక్లిష్టతను గణనీయంగా తగ్గిస్తుంది. ఫ్రీక్వెన్సీ చురుకుదనం, ఫ్రీక్వెన్సీ హోపింగ్ లేదా బ్రాడ్‌బ్యాండ్ జోక్యంతో కూడిన దృశ్యాలకు అనుకూలం.

విచారణ పంపండి

ఉత్పత్తి వివరణ

అల్ట్రా-వైడ్‌బ్యాండ్ 1000-6000MHz హై-పవర్ 100W పవర్ యాంప్లిఫైయర్

ఈ మాడ్యూల్ GaN సాంకేతికతను ఉపయోగించుకుంటుంది, సమానమైన 100W శక్తితో LDMOS కంటే 30% తక్కువ ఉష్ణ వెదజల్లడం, నిజమైన అధిక శక్తి మరియు తక్కువ ఉష్ణ వెదజల్లడం, తద్వారా మాడ్యూల్ యొక్క జీవితకాలం పొడిగించడం. ఇంకా, మేము సర్క్యూట్ బోర్డ్‌కు ఉష్ణోగ్రత రక్షణ, లోడ్ రక్షణ, ఓవర్‌వోల్టేజ్ రక్షణ మరియు ఓవర్‌డ్రైవ్ రక్షణను జోడించాము, బాహ్య రక్షణ ఫంక్షన్‌ల అవసరాన్ని తొలగిస్తాము మరియు కార్యాచరణ సామర్థ్యాన్ని బాగా పెంచుతాము.

సాంప్రదాయ నారోబ్యాండ్ ఫ్రీక్వెన్సీల వలె కాకుండా, అల్ట్రా-వైడ్‌బ్యాండ్ (1000-6000MHz) దాని అల్ట్రా-వైడ్‌బ్యాండ్, హై-పవర్, అధిక-విశ్వసనీయత లక్షణాలను సాధించడానికి అధిక సాంకేతిక మరియు కాంపోనెంట్ నాణ్యత ప్రమాణాలను డిమాండ్ చేస్తుంది. అల్ట్రా-వైడ్‌బ్యాండ్ 1000-6000MHz 100W పవర్ యాంప్లిఫైయర్ ఆధునిక మల్టీ-బ్యాండ్ కమ్యూనికేషన్‌లు, EMC టెస్టింగ్, ఎలక్ట్రానిక్ వార్‌ఫేర్ మరియు యాంటీ-డ్రోన్ సిస్టమ్‌లలో అత్యుత్తమ పనితీరును ప్రదర్శించింది.

1000-6200MHz100W పవర్ యాంప్లిఫైయర్ (TC=25℃) స్పెసిఫికేషన్

నం.	వివరణ	చిహ్నం	కనిష్ట	టైప్ చేయండి		గరిష్టంగా	యూనిట్	వ్యాఖ్య
1.	ఆపరేటింగ్ ఫ్రీక్వెన్సీ	BW	1000			6200	MHz
2.	ఇన్పుట్ పవర్	పిన్ చేయండి		2			dBm
3.	అవుట్‌పుట్ పవర్ CW	Psat	50.5	51		52.5	dBm	నిరంతర అల
4.	శక్తి లాభం	Gp	48.5	49		50.5	dBm	@ పిన్=2 dBm
5.	పవర్ గెయిన్ ఫ్లాట్‌నెస్	△Gp		± 1.5			dB	@ పిన్=2 dBm
6.	ఇన్‌పుట్ రిటర్న్ నష్టం	S11		-15			dB
7.	ఆపరేటింగ్ వోల్టేజ్	Vdc	28	28		32	V
8.	ప్రస్తుత వినియోగం	A		17		21.5	A	@ పౌట్=110~180W
9.	RF కనెక్టర్ ఇన్‌పుట్		SMA, స్త్రీ

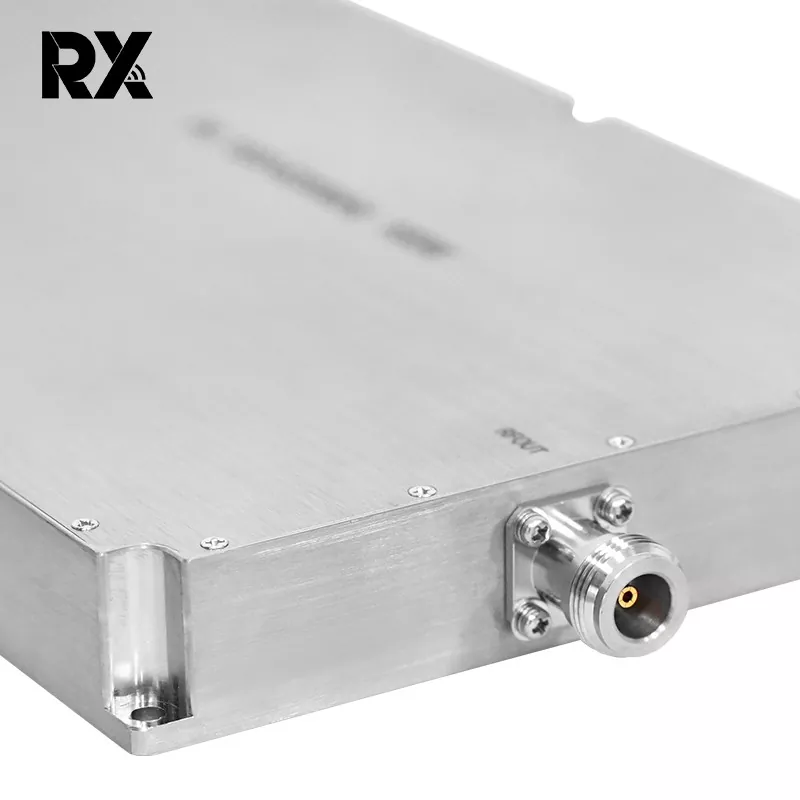

10.	RF కనెక్టర్ అవుట్‌పుట్		N, స్త్రీ
11.	బరువు			1.9		2	కేజీ
12.	పొడవు * వెడల్పు * ఎత్తు		25015025			మి.మీ
13.	గరిష్ట ఇన్‌పుట్ పవర్	పిన్‌మాక్స్	≤10			dBm

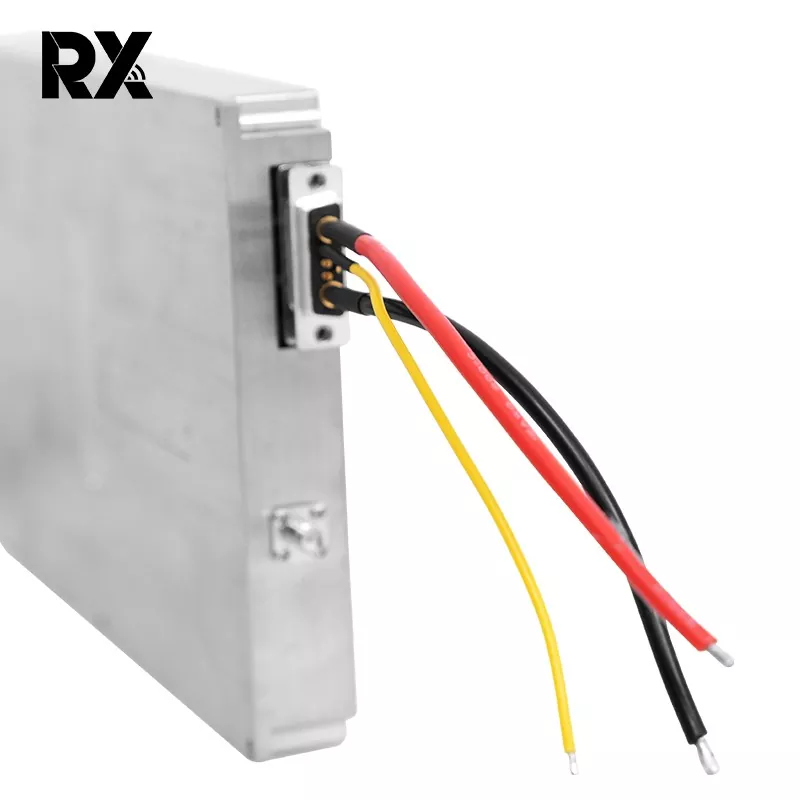

14.	ఇంటర్ఫేస్ నిర్వచనం (7W2 స్త్రీ)	VDD	A1		28Vdc
		GND	A2		గ్రౌండ్
		ఓవర్ కరెంట్ రక్షణ	2		సాధారణ ఆపరేషన్: 0V ఓవర్ కరెంట్ రక్షణ:+5V			ఓవర్ కరెంట్ రక్షణ@25A
		అధిక ఉష్ణోగ్రత రక్షణ	2		సాధారణ ఆపరేషన్: 0V అధిక-ఉష్ణోగ్రత రక్షణ:+5V			అధిక ఉష్ణోగ్రత
		ప్రారంభించు	3		5V~Vdd:ON 0V: ఆఫ్			రక్షణ@100℃
		GND	4		గ్రౌండ్
		రాష్ట్రం	5		సాధారణ ఆపరేషన్: 0V రాష్ట్ర రక్షణ:+5V
