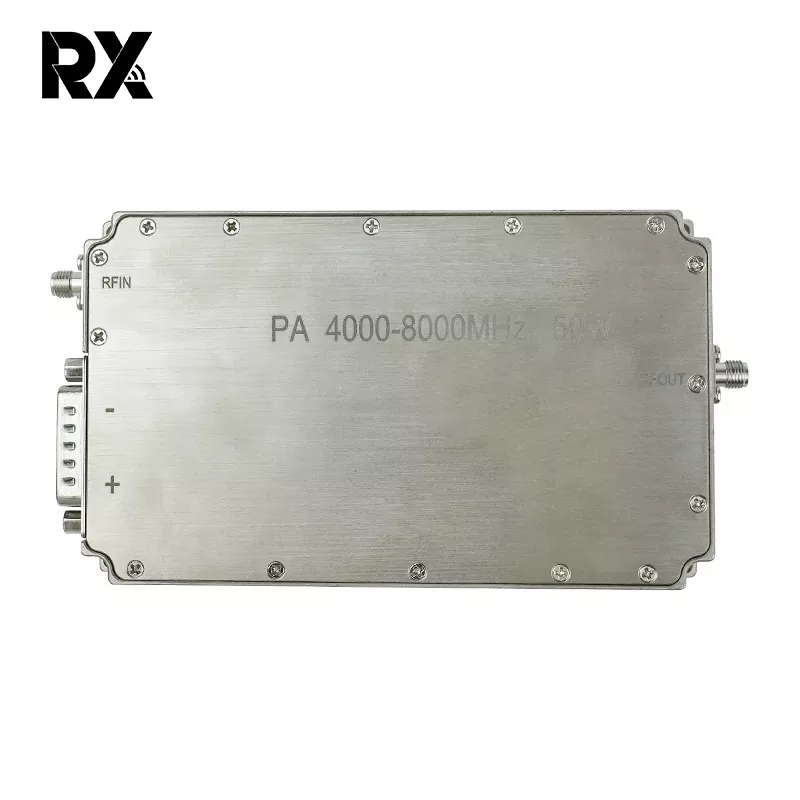

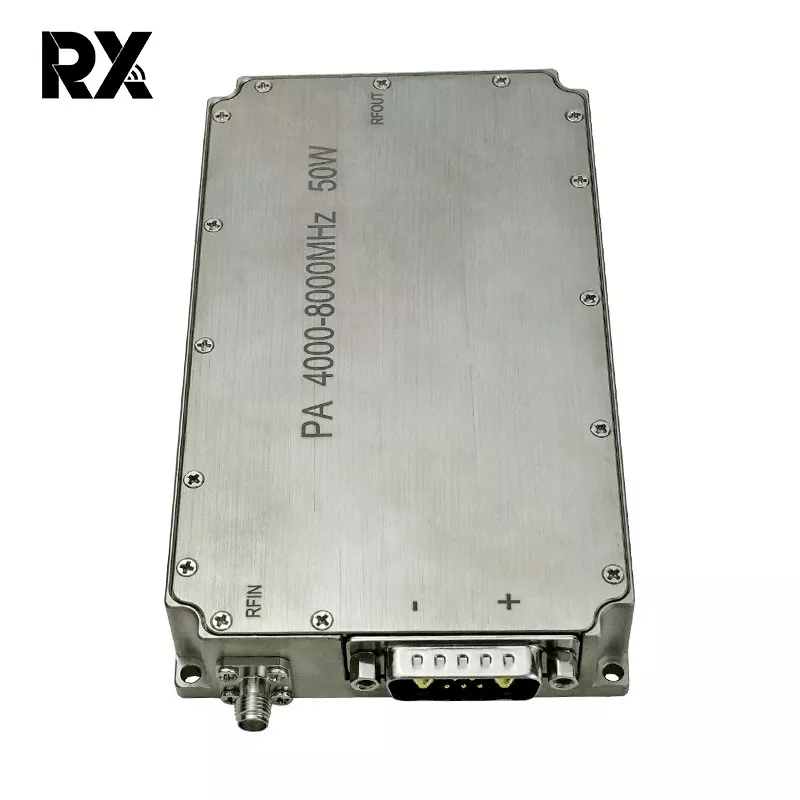

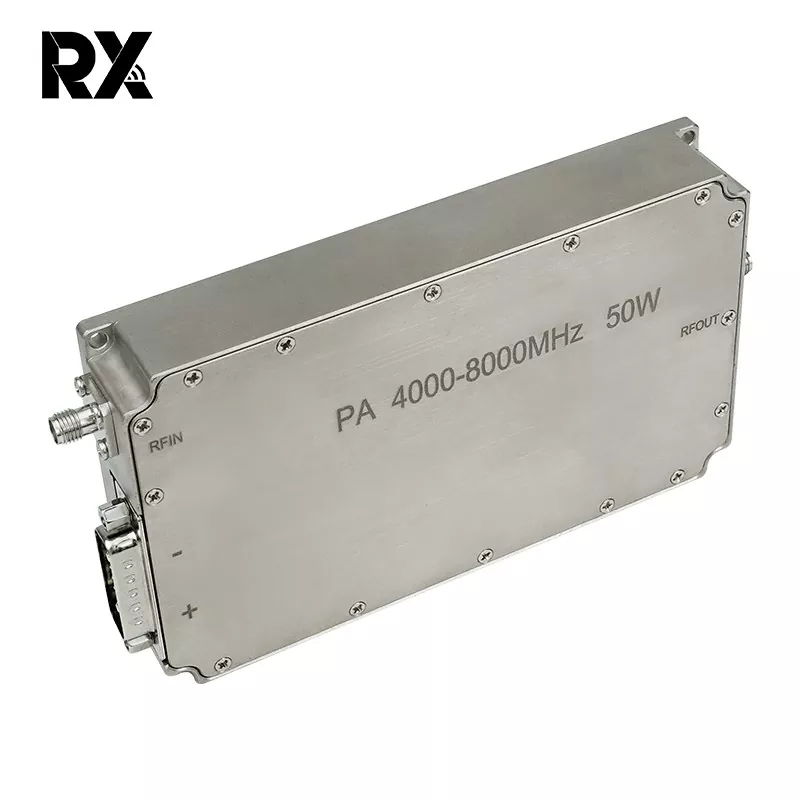

అల్ట్రా-వైడ్‌బ్యాండ్ C-బ్యాండ్ 4-8 GHz 50W పవర్ యాంప్లిఫైయర్ RF సిస్టమ్

ఈ 50W బ్రాడ్‌బ్యాండ్ పవర్ యాంప్లిఫైయర్ అనేది 4GHz నుండి 8GHz ఫ్రీక్వెన్సీ పరిధిలో బలమైన అవుట్‌పుట్ పవర్ అవసరమయ్యే అప్లికేషన్‌ల కోసం రూపొందించబడిన అధిక-పనితీరు గల RF మాడ్యూల్. అధునాతన GaN (గాలియం నైట్రైడ్) సాంకేతికతను ఉపయోగించి, ఇది అధిక శక్తి సాంద్రత, అద్భుతమైన సామర్థ్యం మరియు విస్తృత తక్షణ బ్యాండ్‌విడ్త్‌పై విశ్వసనీయమైన సరళతను అందిస్తుంది. యాంప్లిఫైయర్ స్థిరత్వం, మన్నిక మరియు డిమాండ్ వాతావరణంలో స్థిరమైన పనితీరు కోసం రూపొందించబడింది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

కీ ఫీచర్లు

బ్రాడ్‌బ్యాండ్ పనితీరు: బ్యాండ్ మార్పిడి అవసరం లేకుండా పూర్తి 4GHz నుండి 8GHz (C-బ్యాండ్) స్పెక్ట్రమ్‌లో సజావుగా పనిచేస్తుంది.

అధిక అవుట్‌పుట్ పవర్: బ్యాండ్‌లో కనిష్టంగా 50 వాట్స్ (47dBm) సాధారణ సంతృప్త అవుట్‌పుట్ పవర్‌ను అందిస్తుంది.

అధిక లాభం: 50dB (కనీస) యొక్క సాధారణ చిన్న-సిగ్నల్ లాభం కలిగి ఉంటుంది, ఇది తక్కువ-శక్తి వనరుల నుండి ప్రభావవంతమైన సిగ్నల్ యాంప్లిఫికేషన్‌ను నిర్ధారిస్తుంది.

అద్భుతమైన గెయిన్ ఫ్లాట్‌నెస్: ఏకరీతి పనితీరు కోసం మొత్తం ఫ్రీక్వెన్సీ పరిధిలో సాధారణంగా ±1.5dB యొక్క ఉన్నతమైన లాభం ఫ్లాట్‌నెస్‌ను నిర్వహిస్తుంది.

అధిక సామర్థ్యం: అధిక సామర్థ్యం గల డిజైన్‌ను కలిగి ఉంటుంది, సాధారణంగా 30% పవర్ యాడెడ్ ఎఫిషియెన్సీ (PAE), థర్మల్ లోడ్ మరియు DC విద్యుత్ వినియోగాన్ని తగ్గిస్తుంది.

బలమైన లీనియర్ పనితీరు: అధిక 1dB కంప్రెషన్ పాయింట్ (OP1dB)ని సాధారణంగా > 47dBm అందిస్తుంది, వివిధ మాడ్యులేషన్ స్కీమ్‌ల కోసం సరళ మరియు సంతృప్త యాంప్లిఫికేషన్ రెండింటికి మద్దతు ఇస్తుంది.

ఇంటిగ్రేటెడ్ ప్రొటెక్షన్ & కంట్రోల్: సమగ్ర భద్రతా లక్షణాలను కలిగి ఉంటుంది: రివర్స్ వోల్టేజ్ ప్రొటెక్షన్, ఓవర్-టెంపరేచర్ షట్‌డౌన్ మరియు అవుట్‌పుట్ ఓవర్‌లోడ్ / VSWR ప్రొటెక్షన్. బయాస్ కంట్రోల్, ఎనేబుల్/డిసేబుల్ (TTL) మరియు స్టేటస్ మానిటరింగ్ కోసం ప్రామాణిక అనలాగ్ ఇంటర్‌ఫేస్.

థర్మల్ మేనేజ్‌మెంట్: పూర్తి లోడ్ పరిస్థితుల్లో నమ్మకమైన ఆపరేషన్‌ను నిర్ధారించడానికి సమర్థవంతమైన బేస్‌ప్లేట్ కూలింగ్ సిస్టమ్‌తో రూపొందించబడింది. ఆపరేషనల్ కేస్ ఉష్ణోగ్రత పరిధి: -40°C నుండి +85°C.

కఠినమైన నిర్మాణం: సైనిక, ఏరోస్పేస్ మరియు పారిశ్రామిక అనువర్తనాలకు అనువైన, ఉన్నతమైన షీల్డింగ్ మరియు పర్యావరణ స్థితిస్థాపకత కోసం బలమైన, హెర్మెటిక్‌గా సీలు చేయబడిన మెటల్ ప్యాకేజీలో ఉంచబడింది.

నం.	వివరణ	చిహ్నం	కనిష్ట	టైప్ చేయండి	గరిష్టంగా	యూనిట్	వ్యాఖ్య
1.	ఆపరేటింగ్ ఫ్రీక్వెన్సీ	BW	4000		8000	MHz
2.	ఇన్పుట్ పవర్	పిన్ చేయండి		0		dBm
3.	అవుట్‌పుట్ పవర్ CW	Psat	47	48.5	49.5	dBm	నిరంతర అల
4.	శక్తి లాభం	Gp	47		49.5	dBm	@ పిన్=0 dBm
5.	పవర్ గెయిన్ ఫ్లాట్‌నెస్	△Gp		± 1.5		dB	@ పిన్=0 dBm
6.	Small SignalGain	G	49	50.5	52	dB	@ పిన్=-5dBm
7.	చిన్న SignalGain ఫ్లాట్‌నెస్	△జి		±2		dB	@ పిన్=-5dBm
8.	ఇన్‌పుట్ రిటర్న్ నష్టం	S11		-15		dB
9.	ఆపరేటింగ్ వోల్టేజ్	Vdc	28	28	32	V
10.	ప్రస్తుత వినియోగం	A		6	8	A	@ పౌట్=50~90W
11.	పని ఉష్ణోగ్రత		-40℃~+50℃
12.	RF కనెక్టర్ ఇన్‌పుట్		SMA, స్త్రీ
13.	RF కనెక్టర్ అవుట్‌పుట్		SMA, స్త్రీ
14.	బరువు			0.439	0.50	కేజీ
15.	పొడవు * వెడల్పు * ఎత్తు		1348022			మి.మీ
16.	ఇన్పుట్ పవర్	పిన్‌మాక్స్	-5		5	dBm

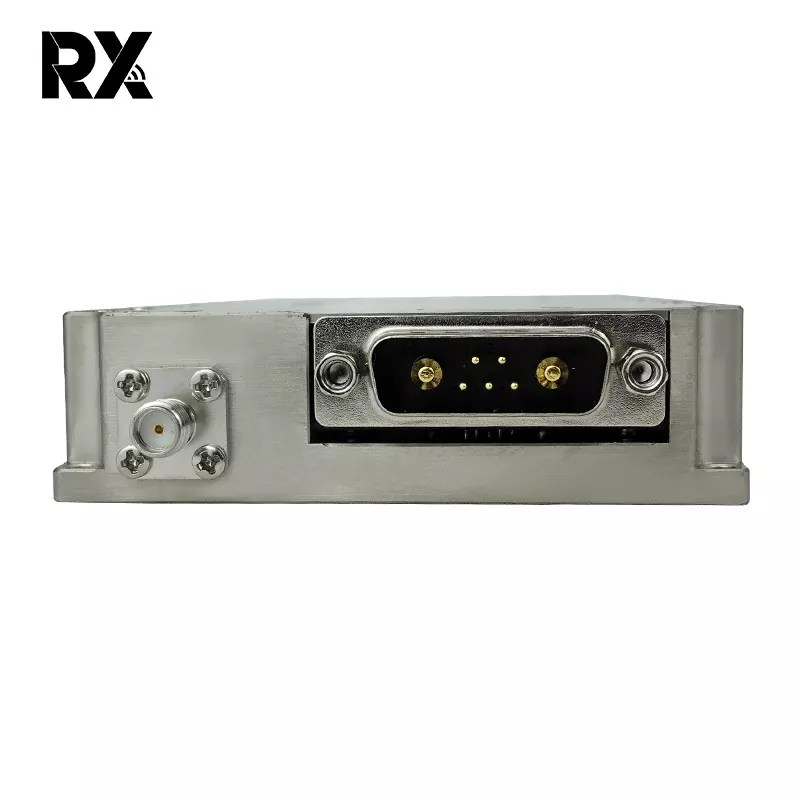

17.	ఇంటర్ఫేస్ నిర్వచనం (7W2 స్త్రీ)	VDD	A1	గ్రౌండ్
		GND	A2	28Vdc
		కరెంట్ సెన్స్	1	మాడ్యూల్ ప్రస్తుత @100mV/Aకి సంబంధించి అనలాగ్ వోల్టేజ్
		టెంప్ సెన్స్	2	మాడ్యూల్ యొక్క ఉష్ణోగ్రత@10mV/℃కి సంబంధించి అనలాగ్ వోల్టేజ్
		ప్రారంభించు	3	యాంప్లిఫైయర్ ప్రారంభించు			యాంప్లిఫైయర్ ప్రారంభించు: TTL లాజిక్ హై (3.3V) (అంతర్గతంగా లాగబడింది-తక్కువ)
		GND	4	గ్రౌండ్
	మొత్తం పరిమాణం	గమనిక: 1, మొత్తం కొలతలు సూచన కోసం మాత్రమే; 2, కస్టమర్ అవసరాలకు అనుగుణంగా పరిమాణాన్ని తగిన విధంగా పెంచవచ్చు లేదా తగ్గించవచ్చు; 3, కస్టమర్‌ల వాస్తవ అవసరాలకు అనుగుణంగా ఇన్‌పుట్ ఇంటర్‌ఫేస్, అవుట్‌పుట్ ఇంటర్‌ఫేస్ మరియు పవర్ సప్లై ఇంటర్‌ఫేస్ స్థానాలను మార్చవచ్చు;
